Mainframe

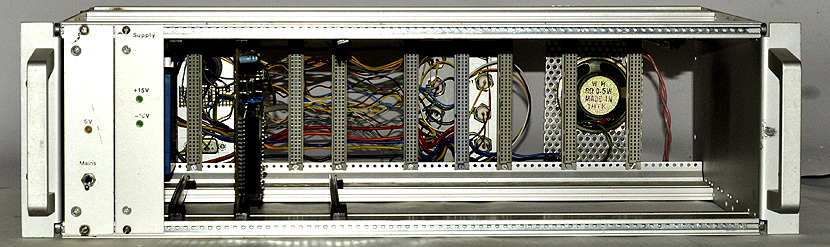

Der Überrahmen hat 11 Steckplätze, von denen die ersten fünf für bestimmte Karten vorgesehen sind.
Die universellen Steckplätze 10 und 11 haben einen 220V Anschluss sodass hier auch Karten verwendet werden können, die spezielle Netzteile benötigen.

1 5 Volt Netzteil 220V Anschluß
2 +-12V Netzteil 220V Anschluß
3 Schrittmotor Treiber 220V Anschluß
4 CPU-Karte
5 Scanner
6 universell
7 universell
8 universell
9 universell
10 universell 220V Anschluß
11 universell 220V Anschluß

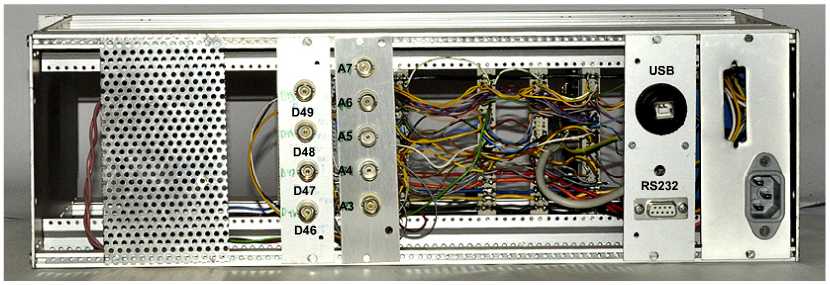

Auf der Rückseite des Überrahmen befinden sich die Interface-Anschlüsse (USB und RS232) für den Steuerrechner sowie BNC-Buchse an denen einige Signalleitungen ( D46..D49, A3..A7) kontrolliert werden können. Auch an der Rückseite ist ein Lautsprecher zur Kontrolle von Audiosignalen.






Schaltung PDF-Format Schaltplan im PDF-Format
