Überschallgeschosse
|
| Interessant
ist die Beobachtung von Geschossen mit Überschallgeschwindigkeit.Mit den
verschiedenen Schlierentechniken kann dann der sogenannte Machkegel sichtbar werden.
aufnahmen. Die Geschosse fast aller Feuerwaffen bewegen sich mit Überschallgeschwindigkeit.
Allerdings ist der Besitz und Gebrauch von Feuerwaffen vom Gesetzgeber streng
geregelt und mit allerlei Auflagen verbunden.Frei verkäufliche Druckluftwaffen
hingegen sind aus Sicherheitsgründen auf eine Mündungsenergie von 7,5
Joule begrenzt. Mit den üblichen Diabologeschossen von etwa 0,5 g Gewicht
erreicht man im Besten Fall eine Geschwindigkeit von 173 m/s. Einen Ausweg bieten
leichten Geschosse aus Kunststoff, sogenannte ZAPs. Mit diesen 0,07 g schweren
Geschossen kann man auf legalem Weg mit einem Luftgewehr Überschallgeschwindigkeiten
erreichen. Zu sehen ist das an dem Machkegel der sich im Schlierenbild vor dem
Geschoss zeigt sobald dieses die Mündungswirbel überholt hat. Wenn man
die ZAP's noch halbiert wird die Geschwindigkeit durch das nun noch geringere
Gewicht (ca. 0,027 g) noch höher und der Machkegel ist sehr schön zu
sehen. Ein weiterer Vorteil ist dass die leichten Geschosse nach kurzer Flugstrecke
ihre Geschwindigkeit verlieren und dann wenig Schaden anrichten können. Als
Kugelfang reicht dann ein einfaches Brett mit einigen Lagen Moosgummi. |
| |
| Luftgewehr
Diana 25d | Gewicht | Geschwindigkeit | Energie |  |
| Diabolo, Blei | 0,5
g | 163 m/s | 6,6
J | | Prometeus, ZAP | 0,07
g | 394 m/s | 5,4
J | | halbiertes ZAP | 0,027
g | 439 m/s | 2,6

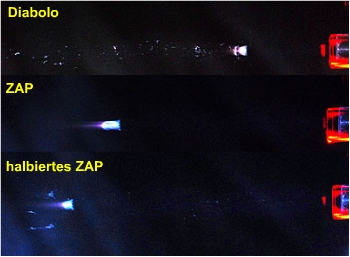

J | Die rechte
Bilder wurden alle mit der gleichen Verzögerungszeit zwischen Lichtschrankendurchgang
und Biltzauslösung gemacht und zeigen die unterschiedlichen Geschwindigkeiten
der Geschosse.

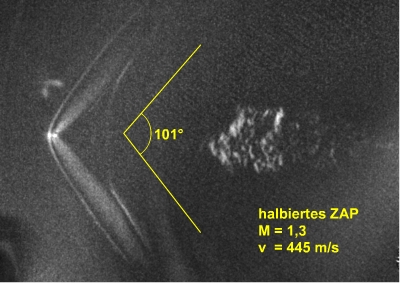

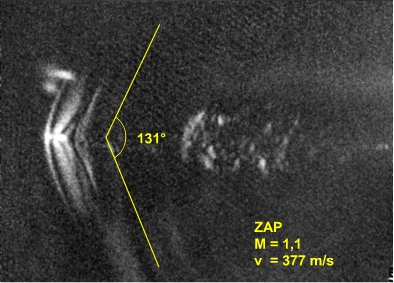

An den mittels Moireeaufnahmen gemachten Bilder kann der Öffnungswinkel
des Machkegels bestimmt werden und daraus die Geschossgeschwindigkeit berechnet
werden. |  | Die
Werte bestätigen annähernd die mit der Lichschranke ermittelten Geschwindigkeiten
| |
|
| |

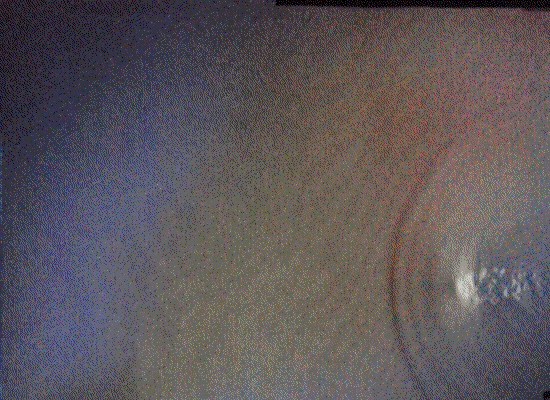

 | Der
rechte Film, der aus etwa 50 Einzelbildern zusammen gesetz wurde, zeigt den Flug
eines ZAP-Geschosses mit etwa 390 m/s. Sobald das Geschoss den Luftwirbel vor
der Mündung durchflogen hat zeigt sich der Mach-Kegel an der Spitze. Man
sieht auch die kugelförmige Druckwelle des Mündungsknalls der dem Geschoss
voraus eilt. Interessant ist auch die stehende Welle mit Mach-Diamanten die vor
der Laufmündung bildet.
Mit einem Klick auf das linke Animated- GIF-Bild
wird der dazugehörige MP4-Film geladen | | |
|
| |
| |
| |
| |
