Der Scannertreiber besteht aus zwei Einheiten mit je zwei Kanälen.
Eine Einheit stellt Spannungen von 90 V zur Vefügung und dient zum Betrieb von Piezoscanner.
Die andere Einheit dient zum Betrieb von Ablenkspulen in Elektronenstrahlsystemen und kann Ströme von einem Ampere liefern.
Die Eingangsstufen wandeln die unipolare (0..2,54V) Spannung der DACs in eine bipolare Spannung (-5..+5V). Weitere Stufen erzeugen die gegenphasige Spannungen zur Ansteuerung der Endstufen.
Die Stromtreiber sind vom Typ BUF 634 und liefern Ströme von maximal 250 mA.
In den Spannungsstufen werden Hochspannungsoperationsverstärker OPA 445 eingesetzt. Diese Stufen liefern eine Ausgangspannung von
+- 45 V.

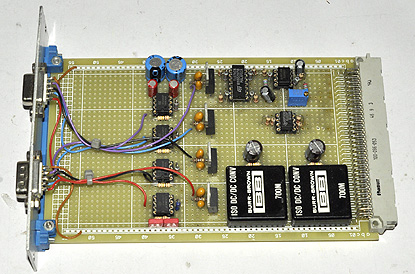

Die Betriebsspannung der HV-OPs wird auf der Platine von DC-DC Wandlern erzeugt.
