Für den >>Tabletop Neutronengenerator<< wurde ein einfaches Netzgerät zur Erzeugung der Beschleunigungsspannung gebaut. Je nach Belastung liegt die Ausgangsspannung zwischen 60 und 120 kV. Die Polarität der Ausgangsspannung ist negativ.
Die Schaltung ist ein einfacher Inverter. Die Schaltpulse werden mit einem Schmidt-Trigger erzeugt, die Leistungsstufe ist ein Power-Mosfet.
Als Hochspannungstrafo wurde der Trafo einer Plasmakugel verwendet. Die Schwingfrequenz wurde auf höchste Ausgangsspannung eingestellt und beträgt 30 kHz.

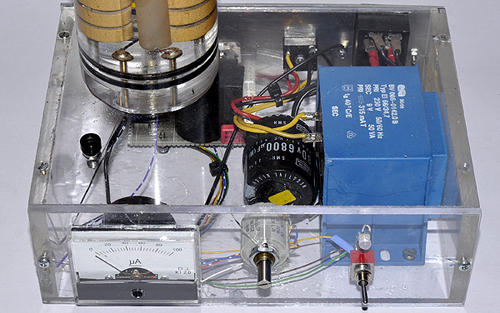

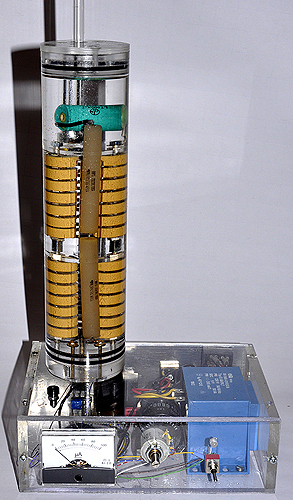

Die auf den Trafo folgende Kaskade hat 28 Stufen mit 1nF Kondensatoren und Dioden vom Typ KYX 28/15. In der Ausgangsleitung liegt ein Schutzwiderstand von 2 MOhm, die Ausgangsspannung wird mit einem 100µA Instrument mit 2 GOhm Vorwiderstand gemessen. Die Hochspannung führenden Teile sind in einer mit Parafinöl gefüllten Plexiglasröhre untergebracht. So werden Sprühströme und Überschläge sicher verhindert.
Eingestellt wird die Ausgangsspannung über die Betriebsspannung der Leistungsstufe. Dazu dient ein einfacher Regler mit einem TIP141 Darlington Transistor.
