Hochspannungsverstärker

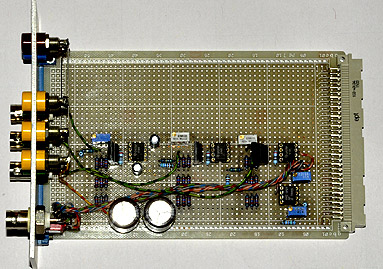

Der Verstärker besitzt drei Kanäle die eine Ausgangsspannung von einigen Volt bis 800 V an hochohmige Verbraucher (z.B. Piezostellglieder, elektrostatische Ablenksysteme) abgegen können. Die Verstärker werden von den DA-Wandlern des Arduino angesteuert. Kanal 1 kann wahlweise durch den DA-Wandler oder ein externes Signal gesteuert werden. Je nach Betriebsspannung muss der Aussteuerbereich durch ein Biaspoti eingestellt werden.
Die Karte besitzt keine eigene Spannungsversorgung. Die Hochspannung muss von einem externen Netzgerät (z.B. MV-Einschub) zugeführt werden.
die Karte muss in Steckplatz 9 betrieben werden.







Schaltung PDF-Format Schaltung im PDF-Format
