universelles Messgerät

Die Idee zu diesem Gerät entstand nach dem Bau des >Hall-Magnetometers<. Für dieses wurde eine Ausleseeinheit mit Arduino und LCD-Display gebaut. Damit können natürlich auch andere Sensoren ausgelesen werden. Mit einem im Sensorstecker eingebautem Widerstand kann der Arduino erkennen welcher Sensor angeschlossen ist und automatisch das entsprechende Programm zum Auslesen und Anzeigen der Messwerte wählen. Ein Tastschalter an zwei digitalen Eingängen des Arduino erlaubt z.B Nullabgleiche, SampleTime Einstellungen u.s.w. zu verändern.
Versorgt wird die Schaltung wahlweise von einem Lipoakku, einem Netzteil oder auch über den USB-Anschluss vom PC. Bei entsprechender Programmierung können über die USB-Verbindung die Daten im PC gespeichert werden.
Angeschlossen können alle Sensoren die über einen Analogausgang, eine Impulsfolge oder I2C Interface verfügen. Das heißt man wird für fast jede Messaufgabe den passenden Sensor finden.

Schaltplan im PDF-Format

Hallsensor: Der Hallsensor HGT2101 wird am Differenzverstärker angeschlossen. Zwei Vorwiderstände als Stromquellen sind im Stecker eingebaut.		Tremperatursensor: Die Ausgangswerte des Sensors LM35 werden über den Analogeingang A4 eingelesen.

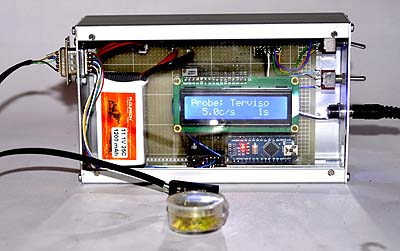

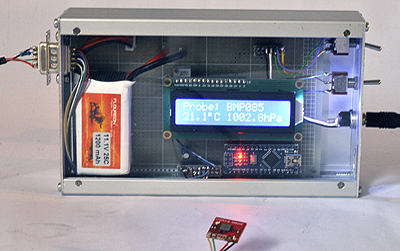

Terviso-Strahlungssensor: Die Zählpulse des RD2014 lösen am Eingang D2 einen Interrupt aus und können so gezählt werden. Die Torzeit kann auf 1, 10 und 60 Sekunden eingestellt werden.		Barometrischer Sensor: Die Messwerte des BMP085 werden über die I²C Schnitstelle eingelesen. Angezeigt wird der Luftdruck in hPa und die Temperatur.

Weitere bisher gebaute Sensoren:
Drucksensor MPX5100DP	Analogendrucksensor für den Bereich bis einem Bar
Drucksensor MPX5010DP	Analogendrucksensor für den Bereich bis 100 mBar
3-Achsen Magnetsensor HMC5883	3-Achsen Magnetfeldsensor, verwendbar als Kompass, Bereich bis ca. 1 mT, I²C Interface
Temperatursensor Pt1000	Temperatursensor zur Messung tiefer Temperaturen, da der LM35 nur positive Temperaturen messen kann
