kleiner Marxgenerator

Ein Marxgenerator ist nicht nur zum Erzeugen von meterlangen Blitzen und zur Zerstörung von allerlei Gegenständen zu gebrauchen. Ein Marxgenerator erzeugt auf relativ einfache Weise kurze, sehr leistungsstarke Impulse die für viele Experimente benötig werden , z.B für Beschleuniger, Funkenkammern und >>Laser<<.
Der Aufbau und die Funktion eines Marxgenerators ist an >>anderer Stelle<< erläutert.

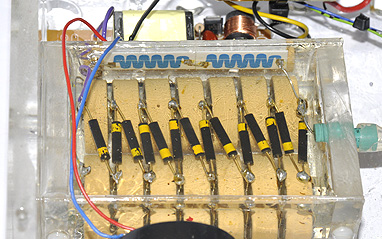

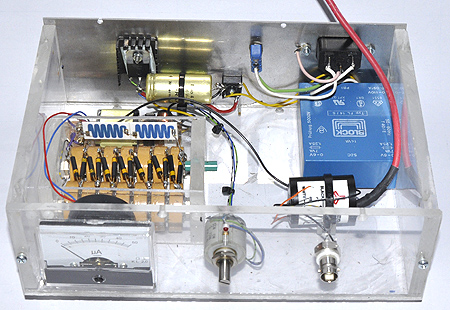

Aufbau: Zur Hochspannungserzeugung dient der vielbewährte >>CCFL-Konverter<<. Zusammen mit einer 14-stufigen Kaskade kann bis an die Grenzen der verwendeten Kondensatoren (2,7nf 40kV) geladen werden. Um die hohe Ausgansspannung der Kaskade zu erreichen wurde sie vergossen. Die Ladespannung wird über die Versorgungsspannung des Konverters eingestellt und wird anh einem Einbauinstrument mit einem Bereich von 50kV angezeigt. Die Ladespannung hat eine positive Polarität. Je nach Beschaltung der Marxsäule können aber sowohl positive wie auch negative Pulse erzeugt werden.

	>> Schaltung im PDF-Format<<

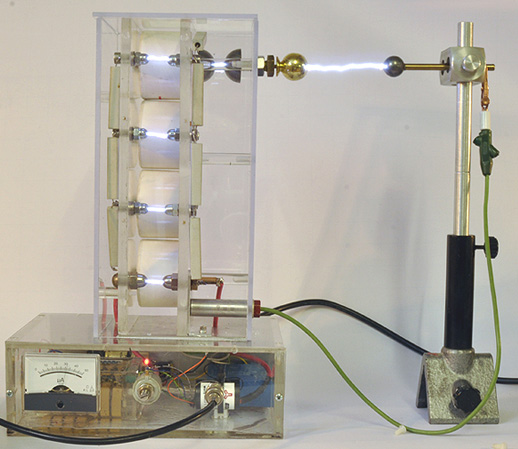

Das linke Bild zeigt den fertigen Aufbau mit einem vierstufigem Marxgenerator. Bei voller Ladung mit 40kV wird somit ein negativer Ausgangsimpuls von fast 160kV erreicht. Die Ausgangsenergie beträgt 8,6 Joule.
Die Zündung des Generators erfolgt an der untersten Funkenstrecke die als Trigatron ausgebildet ist. Der eingebaute Triggertrafo benötigt einen Eingangsimpuls mit 200.300V Amplitude. Der Abstand der Funkenstrecken muss der verwendeten Ladespannung angepasst werden. Das geschieht durch Beilagscheiben die unter die Hutmuttern geschraubt werden. Um am Verbraucher einen möglichst steilen Spannungsanstieg zu bekommen ist in die Ausgangsleitung eine große Funkenstrecke aus zwei Halbkugeln mit 30 mm Durchmesser geschaltet.
Der laute Entladungsknall wird durch eine Umhüllung aus Plexiglas gemindert.

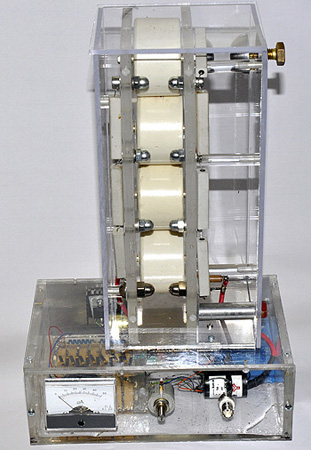

Werden deutlich andere Ausgangsspannung gefordert kann natürlich ein Marxturm mit mehr oder weniger Stufen aufgesetzt werden. Im jetzigen Aufbau mit vier Stufen und einer Gesammtkapazität von 4x2,7 = 10,8nF beträgt die Ladezeit etwa 300ms.
